Ploščni toplotni izmenjevalniki WideGap
Ploščni toplotni izmenjevalniki WideGap s tesnili so zasnovani za vlaknaste tekočine in tekočine, ki vsebujejo grobe delce. Široke vrzeli med ploščami omogočajo, da vlakna in delci zlahka prehajajo skozi izmenjevalnik toplote in se čim manj zatikajo.
Lahko imajo široko-široke ali široko-ozke kanale, zaradi česar so idealni za ogrevanje, hlajenje in izmenjavo. Gladka zasnova priključka zagotavlja, da se vlakna ne zataknejo na vhodu.
![WideGap 600px](https://www.alfalaval.com/globalassets/images/microsites/gphe/widegap_600px.jpg)
Področja uporabe:
- sladkor
- bioetanol
- celuloza in papir
- petrokemija
- kondenzatorji za rekuperacijo toplote
Prednosti
Toplotni izmenjevalniki WideGap imajo veliko večjo toplotno učinkovitost in boljšo geometrijo pretoka kot običajne alternative, kot so cevni toplotni izmenjevalniki, kar prinaša prednosti, na primer:

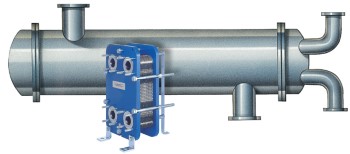

- Kompaktna velikost – zavzema le 20 % prostora in je približno 80 % lažji, ko je napolnjen s procesnimi mediji
- Boljša rekuperacija toplote – zaradi protitoka sistema WideGap lahko segreje hladni tok na temperaturo, ki je zelo podobna temperaturi vstopajočega vročega toka
- Povečana proizvodnja – servisni intervali so daljši, ker redkeje pride do zamašitev
- Prilagodljivost - enostavno optimizirajte zmogljivost s spreminjanjem konfiguracije plošč glede na nove delovne pogoje
Zgodba o uspehu

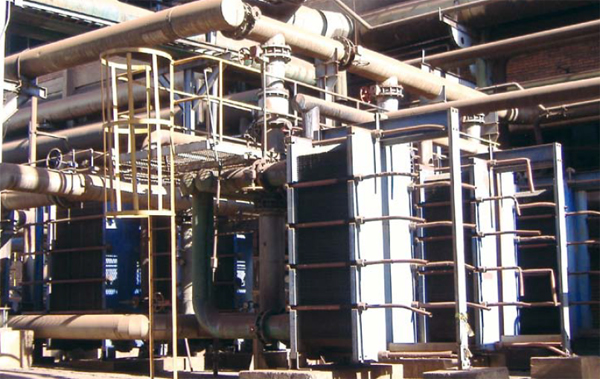

Podjetje SantelisaVale je zamenjalo 15 neučinkovitih cevnih enot s šestimi ploščnimi izmenjevalniki Alfa Laval WideGap. Sistem WideGaps vrača toploto iz dveh procesnih tokov in jo uporablja za predgrevanje mešanega soka. S prenovo se je poraba sveže pare zmanjšala za 40–50 %. Presežna para se zdaj uporablja za proizvodnjo električne energije.

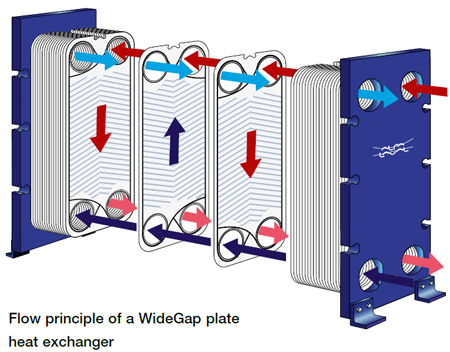

Kako deluje WideGap
Površina za prenos toplote ploščnega razstavljivega izmenjevalca je sestavljena iz serije valovitih plošč, nameščenih med okvirjem in tlačnimi ploščami, ki ohranjajo projektni tlak. Tesnjenje med ploščami zagotavljajo tesnila. Za najboljšo toplotno zmogljivost in da bi zagotovili temperaturo, najbližjo želeni, tekočine običajno tečejo protitočno skozi toplotni izmenjevalnik. Toplotni izmenjevalnik WideGap je prilagojen za ravnanje z vlaknatimi tekočinami, zelo viskoznimi tekočinami in tekočinami, ki vsebujejo grobe delce. Zaradi vzorca plošč in globine stiskanja te tekočine brez težav tečejo skozi toplotni izmenjevalnik.
Visoka turbulenca toka med ploščami pomeni povečan prenos toplote, toda posledično se pojavi padec tlaka. Naši inženirji za toplotno načrtovanje vam bodo pomagali zasnovati in izbrati model ter konfiguracijo, ki je najprimernejša za vaše uporabniške potrebe in ki vam zagotavlja najboljšo toplotno zmogljivost z najmanjšim mogočim padcem tlaka.
Konfiguracije
Toplotni izmenjevalnik WideGap je mogoče konfigurirati na več načinov. Kanali imajo lahko široko/široko vrzel ali široko/ozko vrzel z različnimi vrzelmi med kanali. Toplotni izmenjevalniki WideGap so navadno zasnovani kot izmenjevalniki z več prehodi, da se zagotovi zadostna turbulenca. Na spodnjih slikah so prikazani prerezi dveh različnih konfiguracij paketa plošč.

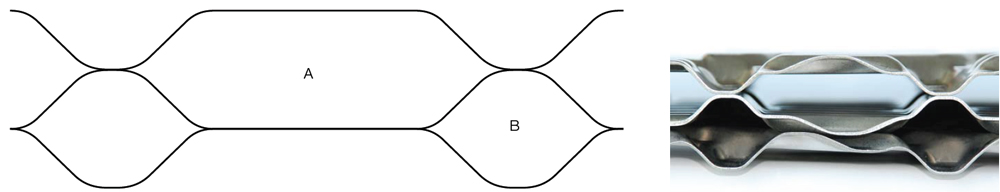

Enostranski WideGap
En zelo širok kanal za vlaknasto/nečisto tekočino (A) in en kanal za nevlaknasto tekočino (B).

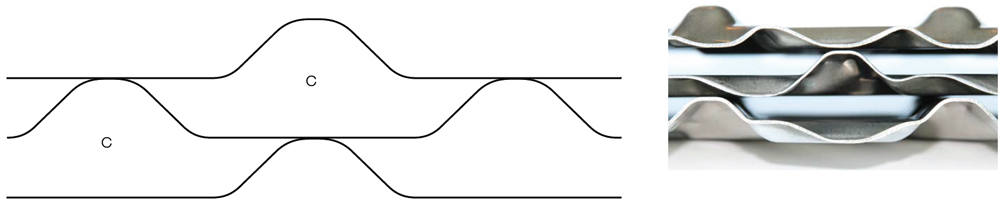

Dvostranski WideGap
Dva široka kanala za vlaknaste/pomazane tekočine (C).
Funkcije, ki štejejo
Pomembno je razumeti, da vsi vijačeni - razstavljivi ploščni toplotni izmenjevalniki s tesnili niso enaki. Spodaj poudarjene funkcije so pomembne sestavine, ki jih mora zagotavljati izmenjevalniki GPHE, v kombinaciji pa ponujajo številne prednosti, kot so nižji skupni stroški lastništva, večja učinkovitost in večja varnost osebja.
Tesnilo ClipGrip
Kaj je to?
Tesnilo brez lepila z vrhunsko pritrditvijo, ki zagotavlja popolno tesnjenje in preprosto vzdrževanje. Pritrditev na ploščo je izboljšana s petimi pritrdilnimi točkami.
Tveganja pri drugih modelih
Druga izvedba tesnil, kot so tesnila z zaskočnim vpenjanjem, imajo le eno pritrdilno točko na ploščo. Če ta točka popusti, tesnilo ne more tesniti.
Tesnilno lepilo
Kaj je to?
Lepilo med tesnilom in kovinsko ploščo zagotavlja visokokakovostno povezavo za najtežje delovne in servisne pogoje. Dvokomponentno epoksidno lepilo, ki se utrdi v pečici in ga je mogoče s plošč odstraniti le s posebno obdelavo, bo med čiščenjem obdržalo tesnilo na plošči.
Tveganja pri drugih modelih
Tesnila, pritrjena na ploščo z gumijastim lepilom, pa če so utrjena v pečici ali ne, nimajo dovolj močnega veziva, zato se lahko med čiščenjem odpnejo, ko temperatura postane previsoka ali ko zaradi agresivnih tekočin nabreknejo.
Valjček tlačne plošče
Kaj je to?
Premikanje tlačne plošče po nosilni palici mora biti enostavno, da se omogoči dostop do paketa plošče. Najpogostejša rešitev je valjček na vrhu nosilne palice, ki olajša in skrajša servisiranje. Valj mora biti izdelan iz kovine, da prenese težo tlačne plošče.
Tveganja pri drugih modelih
Mehanska rešitev valja je lahko bolj ali manj robustna. Tveganje pri tem je, da se tlačna plošča zatakne in je ni mogoče premakniti, ko je treba opraviti servis.
Ohišje z ležaji
Kaj je to?
Naprava med glavo zategovalnega vijaka in ohišjem, ki zmanjša sile trenja in olajša servisiranje.
Tveganja pri drugih modelih
Odpiranje in zapiranje izmenjevalnikov brez ohišij z ležaji je zamudno in povečuje nevarnost poškodb barve, kar lahko povzroči poškodbe zaradi korozije.
Poravnava s petimi točkami
Kaj je to?
Ohranja plošče poravnane med zapiranjem ploščnega toplotnega izmenjevalnika, kar olajša vzdrževanje.
Tveganja pri drugih modelih
Številni sistemi za poravnavo ne zaprejo navpične vrzeli med nosilno palico in ploščo, kar povzroča valovite pakete plošč, ki lahko puščajo.

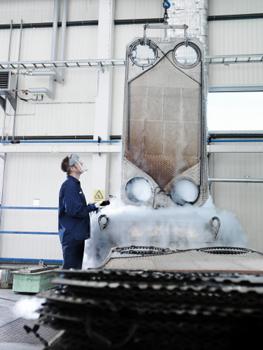

Vzdrževanje vaših toplotnih izmenjevalnikov
![](/link/34fcffbf38da43e1ab702f581f39c059.aspx)
Ploščni toplotni izmenjevalniki imajo pomembno vlogo v večini aplikacij. Če delujejo slabo, lahko povzročijo slabšo kakovost izdelkov, manjšo varnost in višje stroške energije. In če odpovejo, lahko povzročijo drage prekinitve obratovanja in velike izgube v proizvodnji. Zato je pomembno, da naprave redno vzdržujete – in da to opravljate pravilno.
